音圈电机有助于提升掩模对准曝光机定位精度和稳定性

返回列表 来源:同茂电机官网 浏览:- 发布日期:2024-02-28 08:49:22【

       音圈电机有助于提升掩模对准曝光机定位精度和稳定性

          光刻机又名掩模对准曝光机,曝光系统,光刻系统等。据同茂小编了解常用的光刻机是掩膜对准光刻,所以叫 Mask Alignment System。一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀等工序。在硅片表面匀胶,然后将掩模版上的图形转移光刻胶上的过程将器件或电路结构临时“复制”到硅片上的过程。

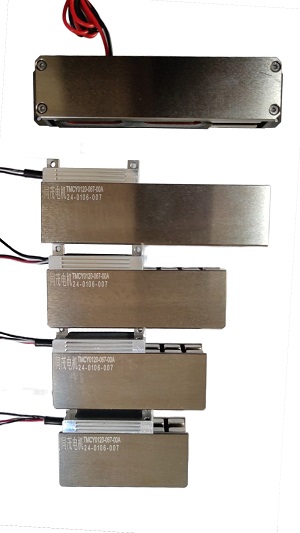

音圈电机

        光刻工艺最主要的工件就是掩模和基片。光刻机掩模台系统中音圈电机运动工况分为扫描运动和定位运动,其中扫描运动主要完成硅片曝光处理,该运动对定位精度以及速度稳定性有极高要求,在稳定基础上追求时间的优化。然而,在扫描运动过程中,频繁加减速对系统机械框架产生冲击,影响光刻机定位精度,因此,合理规划扫描运动轨迹至关重要。 音圈电机是一种直接驱动型电机,通常采用无铁芯的机械结构,这样的结构给运动控制带来诸多优点。由于没有铁芯,在电枢电流方向变化时可以认为没有剩磁,音圈电机的输出推力正比于电枢电流,线性度高。因此可以做到推力平稳、光滑,适用于力控制模式。无铁芯机构也使得动子惯量小,相比传统电机,有着较高的伺服带宽。由于音圈电机在应用中不需要传动设备,使得其工作中所受摩擦力仅仅来自于导轨的摩擦。这使得音圈电机系统具有较低的阻尼比。

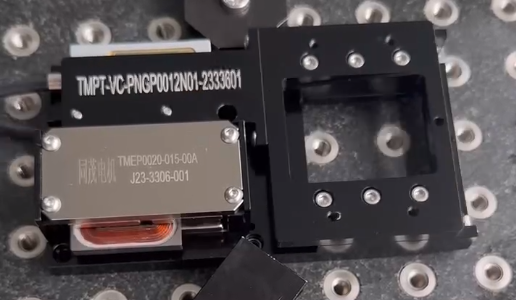

微信图片_20240228085152

        在其他的生产行业中,同茂电机认为凡是对速度要求高,负载不大的场合,均适用于音圈电机的应用。如电子元器件的生产,电路板上元件的焊接,MEMS器件的装配,LED各生产工艺过程,如点胶、焊线、分装、检测等。总之,市场对高速伺服运动设备需求旺盛,而能满足市场需求的成熟产品种类还相对稀缺。
