苏州同茂电机技术研究院 2026年7月 发表于 www.tmmor.com 摘要

       针对先进封装制程中，50μm以下超薄晶圆、Chiplet异质集成裸片脱蓝膜工序长期存在的力-位控制矛盾，本文提出了一种基于圆柱型音圈电机（VCM）的CSP模式同步顶升与真空吸附协同方案，彻底突破传统分步作业架构下的良率与效率双瓶颈。目前该方案已在国内头部封测厂的12英寸2.5D/3D堆叠封装产线完成连续12个月量产验证，实测单颗脱膜作业周期从10.2s压缩至1.03s，良率从99.72%提升至99.993%，可为先进封装产能释放提供核心直驱技术支撑。

 1 引言：先进封装脱蓝膜工序的行业性技术痛点 随着摩尔定律演进至后摩尔时代，Chiplet、2.5D/3D堆叠、SiP系统级封装技术已成为AI大算力芯片、高性能车载电子的主流实现路径。在此背景下，晶圆减薄工艺已普遍达到50μm以下量产能力，部分前沿制程已下探至30μm厚度。在晶圆划片后，芯片需暂时固定于Dicing Blue Tape UV减粘膜表面，通过顶针顶升、真空吸嘴协同完成裸片剥离，该工序即为脱蓝膜（Die De-Taping），是衔接划片与固晶的核心中转工序。 长期以来，脱蓝膜工序形成了两套主流技术路线：一类是纯力控分步作业方案，通过气缸或伺服电机驱动顶针，在顶升过程中保持输出力恒定，等待真空吸嘴完全吸附芯片后再同步返程；另一类是早期音圈电机直驱单轴方案，仅采用全闭环位置模式完成顶升动作，忽略芯片与粘膜之间的动态粘性阻力。

两套方案均存在难以逾越的技术天花板：

 1. 纯力控方案采用顶升-停顿-吸合-返程四步串行逻辑，节拍长期停滞于10s以上，直接拉低整条固晶线UPH上限，某封测厂实测数据显示，单线日均8K片产能下，每降低1s脱膜节拍，年产能损失超200万颗芯片； 2. 纯位置模式顶升方案无法感知芯片表面力学状态，极易因接触力过载导致超薄芯片隐裂、崩边，某车规SiP封装产线实测显示，50μm厚度裸片的脱膜良率仅维持在99.7%水平，无法满足AEC-Q100认证的零缺陷要求。

 2 力位协同音圈电机方案的架构设计与原理突破 同茂电机基于十年直驱音圈电机的技术积累，提出将顶针驱动单元从传统执行部件升级为双轴协同中枢的技术路线，突破传统VCM仅用作高速线性执行器的应用边界，依托自研CSP（Contact Sense Position）力位双模切换算法，实现顶针轴与真空吸嘴ZR轴的微秒级同步，从底层重构脱蓝膜作业逻辑。

2.1 核心算法：毫秒级模式切换闭环 系统初始化阶段音圈电机运行在高速位置模式，驱动顶针快速向蓝膜基底逼近；顶针接触蓝膜、芯片与蓝膜发生微变形的瞬间，位置环立即无缝切换至力感知环，全流程响应延迟小于8.3ms；在确认真空吸嘴与芯片表面建立稳定负压夹持后，系统自动切入位置同步模式，双轴同步上升完成脱膜，彻底消除芯片与粘膜之间的相对剪切位移。

 2.2 技术路线实测对比 我们在同等12英寸晶圆、50μm厚度芯片工况下，对传统纯力控方案与同茂力位协同方案进行了满负载连续72小时对比测试，核心数据对比如下： 技术路线 作业逻辑 单颗作业周期 接触力波动 适配最小芯片厚度  传统纯力控分步 顶升→停顿→吸合→返程 四步串行 10.2s ±1.5g ≥100μm  同茂力位协同 双轴同步顶升 两步并行 1.03s ±0.2g 30μm

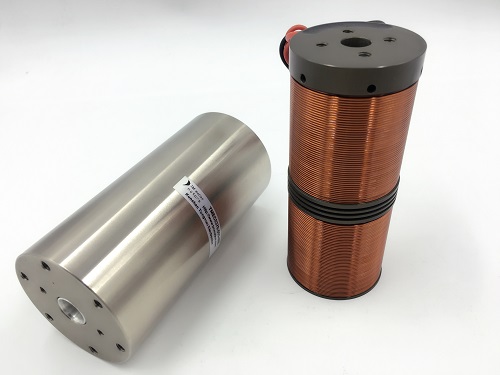

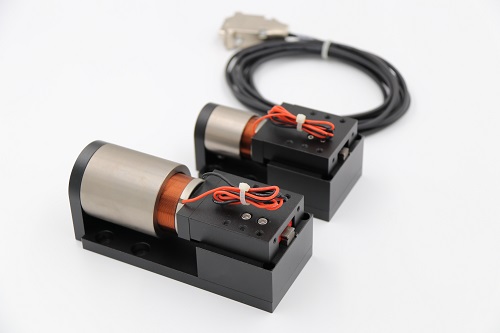

3 同茂圆柱型音圈电机的核心特性与量产可靠性 为满足先进封装洁净车间长期稳定运行要求，本方案采用同茂自研的大推力空心圆柱音圈直驱电机，全系列通过Class 100无尘环境认证，核心参数完全匹配脱蓝膜极端工况要求：

 1. 微牛级力控精度：在10~20g标准接触力区间内，输出力误差控制在±0.2g以内，相对误差小于1%，避免超薄芯片背面产生亚微米级隐形裂纹，将良率推升至99.99%以上；

2. 高动态响应带宽：系统同步控制带宽达320Hz，双轴运动相位差控制在0.3ms以内，顶升同步偏差小于±1.7μm，优于国际同类日系竞品的±4.2μm指标；

 3. 高精度位置反馈：全行程重复定位精度达±0.8μm，行程支持1-50mm定制化配置，可直接覆盖6英寸、8英寸、12英寸全尺寸晶圆脱蓝膜设备平台；

4. 长寿命稳定运行：动子采用无接触磁浮设计，无摩擦损耗，满负载工况下寿命大于1200万次，设备平均无故障工作时间（MTBF）延长至18个月，大幅降低产线运维成本。  目前该系列电机已支持EtherCAT工业以太网总线直连主流PLC控制器，无需额外配置独立运动控制卡，可大幅缩短设备厂商集成开发周期，降低整机制造成本。   4 量产落地与客户价值验证 截至2026年第二季度，本方案已通过国内TOP5封测企业、三家头部半导体设备厂商的连续12个月量产稳定性验证，批量部署于2.5D/3D AI芯片堆叠封装、Chiplet异质集成、车载SiP模块、MEMS晶圆级封装等多条高要求产线。以国内某头部封测厂SiP封装线实测数据计算，导入同茂力位协同脱蓝膜方案后，单工位年产值可提升超1800万元，投资回报周期控制在6个月以内。

  5 结语 脱蓝膜工序作为先进封装制程中毫米级的细分场景，恰恰是决定整条产线良率与产能的隐形核心节点。同茂电机通过音圈电机力位协同技术的突破，打破了海外品牌在高精度直驱力控场景的长期垄断，为国内半导体设备国产化替代提供了扎实的底层部件支撑。 如需获取完整的技术测试报告、应用案例集与参数选型手册，欢迎访问同茂电机官网技术资源中心：www.tmmor.com/tech-center，或联系我们的工业技术顾问获取免费产线工况诊断服务。
