直线电机与音圈电机在焊线机上的应用
直线电机与音圈电机在焊线机上的应用

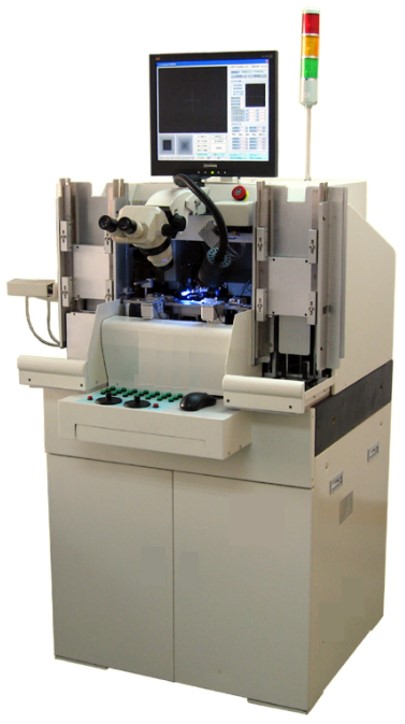

焊线机包括金线机、铝线机、超声波焊线机。目前主流的高精度焊线机XY采用直线电机，Z轴采用摆动音圈电机；一般金线机器多用ASM 铜线焊接方面目前市场最多的就是KS 的CONNX 机器效率非常高。全自动焊线机有如下优势：
1、高可靠性：全自动焊线机是通过可调的数字化时间、压力、功率、温度、弧形和高精准的CCD视频捕捉，标准焊线弧形保证每个焊点和弧形达到最理想的焊接效果。
2、成本节约：有效的节约人力成本，一人可以操作多台机器，还可以避免使用手动焊线机时产生诸多不良品，造成材料浪费。
3、能耗低：全自动焊线机所需能量与一台普通的手动焊线机相当。
4、机器寿命：全自动焊线机是采用高品质的进口配件和精加工零件，具有优异的抗磨损性能，易安装、焊接精度高，有效的延迟机器寿命。
5、高效率：典型的焊接速度要超过传统的手动焊线机的几倍。
6、自动化：尺寸小，保养工作量少，适应性强，使全自动焊线机成为LED自动化封装生产线的首选。
7、焊接后导电性好，电阻系数极低或近乎零。
8、对焊接金属表面要求低，氧化或电镀均可焊接。
9、焊接时间短，不需任何助焊剂、气体、焊料。
10、焊接无火花，环保安全。
焊线机键合头是全自动焊线机的核心部件之一，它包含Z轴的运动部分和Z轴的固定部分，其性能的好坏直接影响焊线机焊线的稳定性和焊点的质量，进而影响芯片的可靠性。为了满足当前焊线机高速高精度高加速度的要求，整个焊线机键合头的运动部分的惯量必须小，固有频率要求很高，对芯片的冲击力小，位置控制和力控制的精度要求很高。

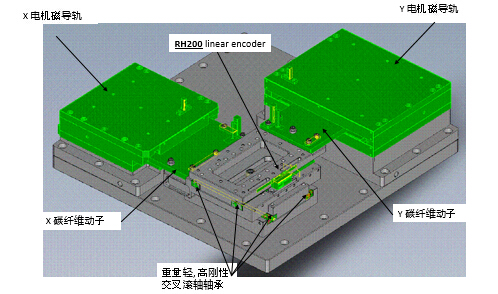

对于高精密的焊接机XY采用直线电机驱动，邦定头系统核心部件采用成熟稳定的摆动式音圈电机焊头及其运动控制，高精度高性能焊接精度能达到正负2.0um，焊接速度45ms/2mm，焊接长度8mm。
