音圈电机的发展与应用详解
音圈电机是特种直线电机，是一种将电能直接转化为直线或圆弧运动机械能而不需要任何中间转换机构的传动装置。音圈电机具有体积小、重量轻、高加速度和速度、推力均匀、响应快、精度高、结构非常简单、调速范围宽等优点。
1876年，第一台扬声器由Alexander Graham Bell从手中诞生，它主要由线圈和永磁体两部分组成。音圈电机的工作原理和扬声器相似。（也是VCM得名原因）。随着人们对直线电机的重视和研究，音圈电机也真正得以开发应用。1971至今，音圈电机被推广进入独立应用阶段，制成了非常具有实用价值的装置和产品。尤其在欧美和日本获得了极大的发展，创造了很高的经济价值。比如：美国的BEI
chnologies
INC.生产的直线式音圈电机的LA系列的产品有十几种，其行程从0.5mm-50mm,推力从0.34N-300N。品种繁多，可以应用各种场合，尤其适合于空间狭小的情况；日本环球存储科技公司和IBM各自在七十年代和八十年代把音圈电机运用到硬盘的驱动器中。可见VCM已经达到很高的设计水平，并且应用的范围非常广泛。
我国对音圈电机也进行了大量研究，但仍处于初级阶段。研究主要集中在电机本体设计、永磁体材料的研制和电机力矩常数的测试这几个方面。VCM电机相关控制系统的设计只是停留在试验阶段。由于稀土材料在我国非常丰富最近今年对永磁材料的研制有了很大的进步。尤其是“磁王”钕铁硼取得了举世瞩目的成绩，使得音圈电机的研究发展更近一步。
音圈电机应用领域是相当广泛的，总结以下几个方面。电子电路表面组装技术及半导体封装领域。音圈电机用在位移/力共同控制的场合，很好提高了精度和效率。振动控制及实验。可用于冲击和振动实验，是进行疲劳试验和测试机械结构的动力特征非常重要的设备；光学和电子系统。其广泛用于测量领域、微电子及光学的跟踪、扫描、瞄准和定位，可以对镜片等设备的运动进行精密控制。比如照相机焦距的自动调整，望远镜的光盘的寻轨控制和反射镜摆控制等；阀门上的使用。主要利用音圈电机直线运动非常精确的特性，可以达到对这些设备控制和精确定位的目的，从而实现相应的功能，比如控制汽油的气门、呼吸控制阀以及液压系统中需要精确控制的阀门等，机械加工，普通的机床一般只能加工圆截面的回转体，而采用大推力的音圈电机驱动刀具径向做高频运动就可以对不规则的难以加工的非圆截面零件实现加工。

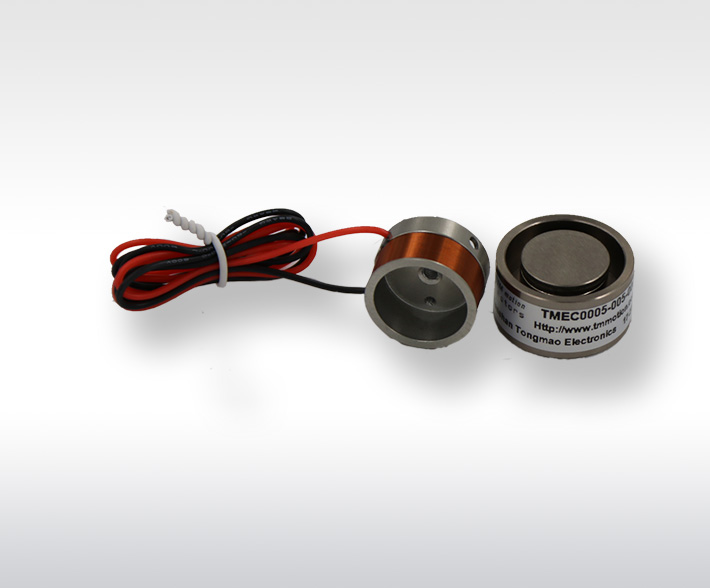

同茂电机研究生产的TMEC系列直线型音圈电机品种几十种，峰值行程300mm,5000N的推力，同茂还能提供峰值推力50N.M，摆动角度120度的摆动型音圈电机。同茂电机采用欧美技术标准和生产工艺，电机结构简单、体积小、力特性稳定、易于控制、能兼容多品牌运动控制器和驱动器。
