直线电机在固晶机精密点胶上的应用

返回列表 来源:同茂电机官网 浏览:- 发布日期:2019-08-31 15:38:48【

直线电机在固晶机精密点胶上的应用

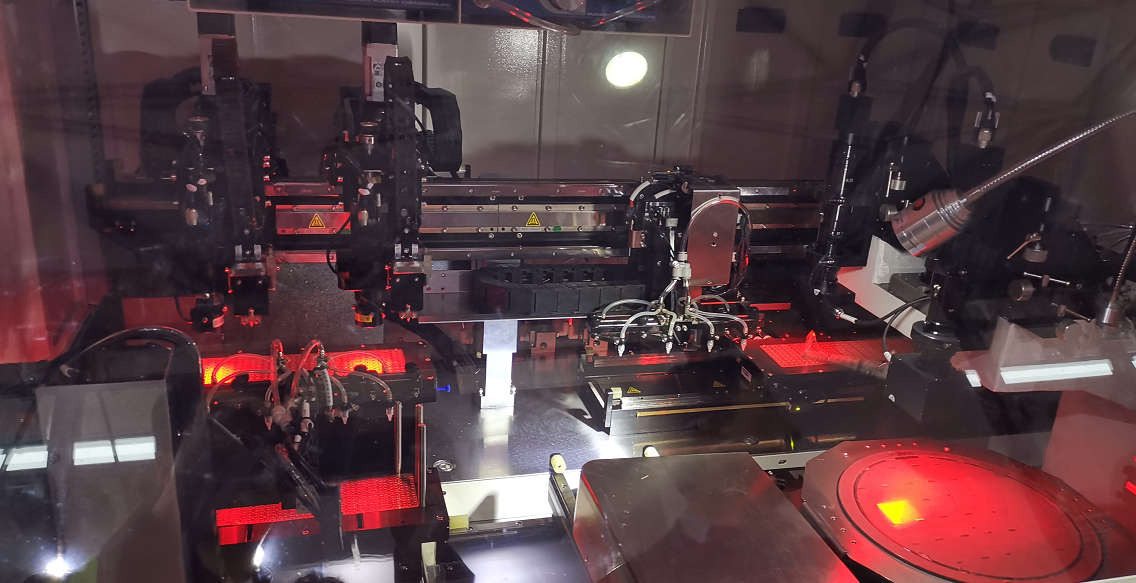

           固晶机是专业针对LED产品固晶的机型,采用电脑控制,配有CCD图像传感系统,先由CCD系统扫描,确定正确路径,然后输入设置好的编程程式,轻松按下按钮,即可实现整个工作流程:先把需要固晶的产品固晶在治具上面,点上红胶,通过吸咀吸取LED,再把LED固定在产品上面。需要注意的是,固晶后的产品最好在12个小时内完成固化。由上料机构把PCB板传送到卡具上的工作位置,先由点胶机构将PCB需要键合晶片的位置点胶,然后键合臂从原点位置通过直线电机运动到吸取晶片位置,晶片放置在薄膜支撑的扩张器晶片盘上,键合臂到位后吸嘴向下运动,向上运动顶起晶片,在拾取晶片后键合臂返回原点位置(漏晶检测位置),键合臂再从原点位置运动到键合位置,吸嘴向下键合晶片后键合臂再次返回原点位置,这样就是一个完整的键合过程。当一个节拍运行完成后,由机器视觉检测得到晶片下一个位置的数据,并把数据传送给晶片盘电机,让电机走完相应的距离后使下一个晶片移动到对准的拾取晶片位置。PCB板的点胶键合位置也是同样的过程,直到PCB板上所有的点胶位置都键合好晶片,再由传送机构把PCB板从工作台移走,并装上新的PCB板开始新的工作循环;在工业生产中,很多地方都需要使用精密点胶机来进行点胶,它在行业中的应用非常广泛。诸如LEDIC等半导体封装,电子元器件、彩色液晶屏、汽车部件、电子配件等的表面涂覆与内部填充。传统的点胶是靠工人手工操作来实现的,不仅速度慢、成本高,而且产品品质的一致性差。自动化技术的迅猛发展让手工点胶远远不能满足工业上的需求,也因此逐步被精密点胶机所替代。直线电机在精密点胶机的应用极大程度上提高了企业的生产效率,并且提高了产品的品质,实现了一些手动点胶无法完成的工艺。在自动化程度上,能够实现XYZ三轴联动,实现快速智能化地生产等。

         精密点胶机跟普通点胶机的区别很大,它们适用的领域虽然一样,但是等级有着大的差别。精密点胶机可以在航空事业、电子通讯、汽车行业占据江山。这种精密点胶机的行程一般不打,出胶量小,可以将点胶机量控制在0.01范围内。然而普通点胶机只能处理简单精度低的产品;精密点胶机(精密點膠機)可以分为(高精密点胶机、喷胶机、视觉点胶机等,普通点胶机有普通三轴点胶机、硅胶点胶机、热熔胶点胶机等)  这种点胶机一般是通过电力驱动,直线电机控制,精度很高,可以点涂十分细小的产品。

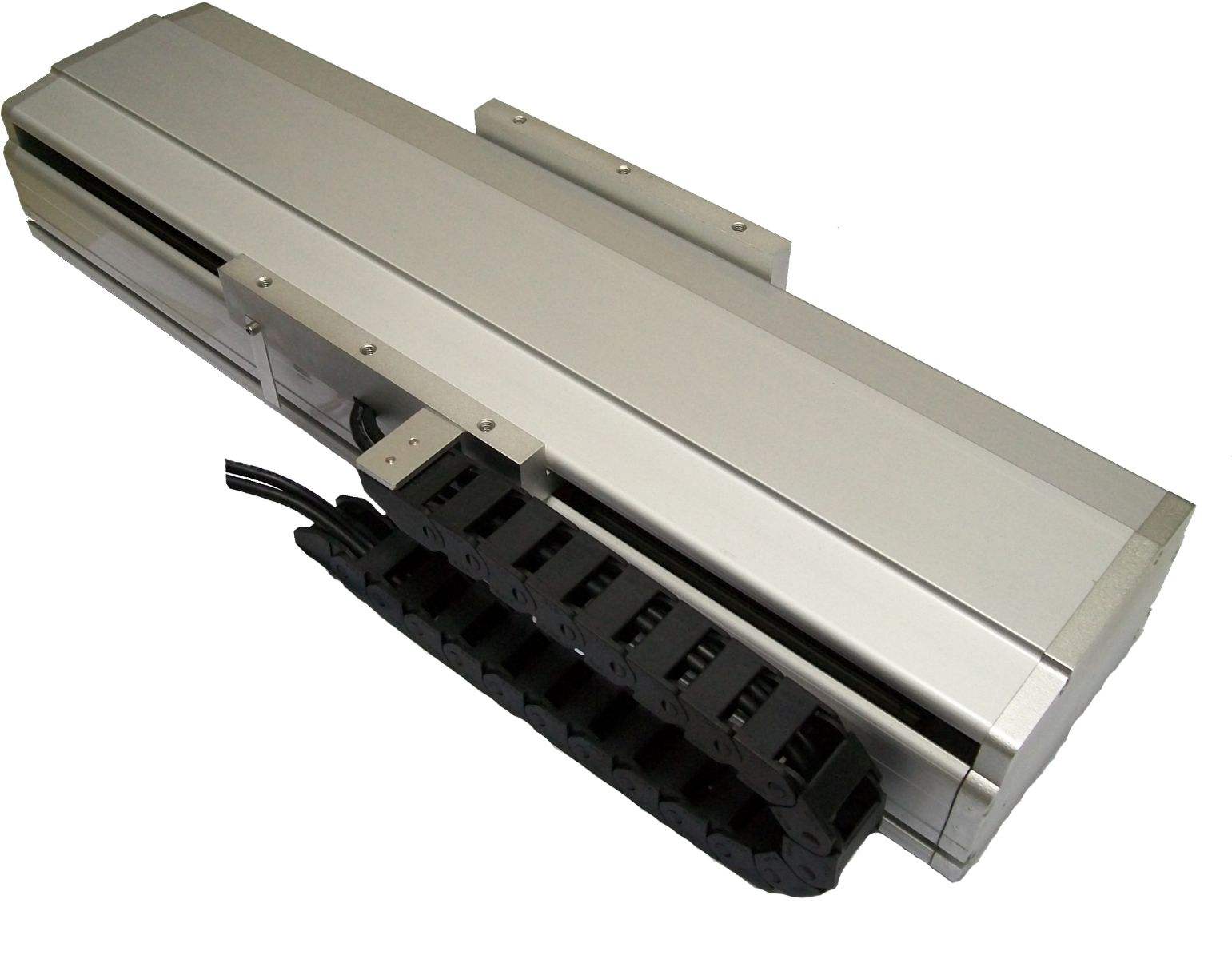

             同茂直线电机驱动的高精密点胶机可实现高速度、高精度、高重复性的点胶作业,适用于底部填充、腔体填充、晶圆粘贴、零件涂覆保护、贴合密封等,特别适用于大批量的生产加工,广泛应用于LED背光源(直下式/侧光式)灯条lens组装、半导体封装和组装生产过程中的多种胶水材料的高速喷射点胶作业。直线电机驱动的高精密点胶机X/Y轴移动速度可达1000mm/s,配置合适的光栅编码器及导轨,重复定位精度可达正负0.005mm


H(TL04}CH_6G~MJ308SS]4J

timg
